第12章 プリンタ(パラレルポート/USB)

12.1 対象デバイス

• パラレルポートおよび USB に接続されるプリンタデバイス
• パラレルポート接続の場合のデバイス名は "pra"
• USB 接続の場合のデバイス名は "prb"
• パラレルポートおよび USB 、それぞれ 1 つのプリンタのみをサポートしている。
• nowait モードは無視される。

12.2 固有機能

• 標準パラレルプロトコルによるバイト列データのパラレルポートへの出力。
  • 双方向、EPP、ECP などのプロトコルはサポートしていない。
• USB printing device class 仕様に準拠したバイト列データの USB への出力。
• プリンタの状態の取り出し。
• プリンタの初期化。

ドライバ起動パラメータ

システム起動時に以下のコマンドで起動される。

kerext  prdrv  [!優先度]    (優先度省略時は 120)

12.3 属性データ

以下の属性データをサポートする。

/* プリンタ・データ番号 */
typedef enum {
    DN_PRINIT   = -101,
    DN_PRSTAT   = -102,
    DN_PROUTTMO = -103
} PrntDataNo;

DN_PPINIT :

初期化 (W)

data:   W   init;

0 以外の書き込みにより、プリンタへの初期化信号を使用 して、ハード的に初期化する。

• 一般的に、初期化を行った後しばらくの間はプリンタ はビジー状態となり、使用できない点に注意。

DN_PRSTAT :

プリンタ状態 (R)

data:   W   stat;

プリンタポートの現在の状態の取り出し。

正常:	ER_OK
異常:	エラーコード(EC_IO +) ED_PR_POWER 非接続、電源オフ ED_PR_OFFLINE オフライン ED_PR_PAPER 用紙切れ ED_PR_BUSY ビジー状態 ( 過度状態 )

DN_PROUTTMO :

出力タイムアウト (RW)

data:   UW  tmout;

プリンタポートの出力タイムアウト(msec)の取り出し/設定。
プリンタが正常状態 ( ビジー状態 ) で、タイムアウトの時間 1 バイトも出力できなかった時にビジーエラーとなる。
オフライン、用紙切れなどの出力できない状態になった場合は、 タイムアウトの設定に無関係に出力できない状態になった時点でエラーリターンする。

12.4 固有データ

12.5 基本操作

12.6 事象通知

なし

12.7 エラーコード

デバイスドライバ共通仕様を参照のこと。

EC_IO の詳細エラーコード

#define ED_PR_ABORT     0x00        /* アボート要求         */
#define ED_PR_POWER     0x01        /* 非接続、電源 OFF     */
#define ED_PR_OFFLINE   0x02        /* オフライン           */
#define ED_PR_PAPER     0x03        /* 用紙切れ         */
#define ED_PR_BUSY      0x04        /* ビジー状態(タイムアウト) */

• ED_PR_POWER はプリンタや対象機種によっては正しくない可能性がある。 即ち、オフライン状態が電源オフ状態とみなされたり、 逆に電源オフ状態がオフライン状態とみなされたりすることがある。

12.8 インプリメント依存事項 ( PC/AT 版 )

12.8.1 ハードウェア情報

パラレルポートの I/O アドレス、および割り込み番号のハードウェア情報は、 ドライバ起動時に、ハードウェアリソースマネージャを使用して取り出す。

12.8.2 標準パラレルプロトコル

基本的に以下の動作タイミングにしたがっている( T は 1 usec で処理)。

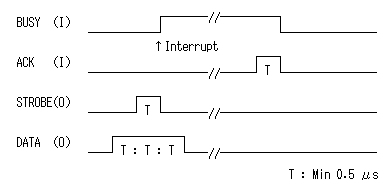

図 17 : タイミングチャート
